如何为科研实验装置产生超高真空
生成超高真空(UHV)环境并非仅依靠高抽速真空泵即可实现, 而是整套真空系统协同作用的结果。真空腔体、腔体表面、密封件、连接管路、真空泵和压力测量装置必须协同运作。洁净操作至关重要。如果其中一个组件选择不当或受到污染,整套设备将难以达到其目标压力。
本文将阐述为什么超高真空至关重要,制约真空度的各类物理效应,以及如何设计一套可稳定获得超高真空的科研实验装置。
为什么超高真空至关重要
超高真空(UHV)定义为低于 10−⁷ hPa(1 hPa = 1 mbar)的压力。在此压力下,气体粒子的相互作用降至极低水平。粒子与腔壁之间的碰撞频次远高于粒子间的相互碰撞。这种低程度的粒子相互作用在许多研究领域都至关重要。
在粒子加速器中,平均自由路径必须足够长,以尽量减少粒子与残余气体之间的碰撞。在表面科学领域(例如扫描隧道显微镜)中,样品表面需长期维持洁净无杂质状态,才能采集有效、可重复的测量数据。在
太空研究中,需要 UHV 来模拟太空中存在的压力条件。
这些应用都有一个共同点:所需真空环境不仅压强极低,还需具备环境稳定、清洁和实验条件可复现三大核心特性。
UHV 始于合理的系统设计
一套可稳定运行的超高真空实验装置,包含以下要素:
- 选用具有合适表面的腔体,这意味着具备低解吸率
- 能够高效排气的真空泵组合
- 用于高真空侧和前级管路的真空计
- 能够最大限度地减少泄漏和渗透的法兰类型和密封材料
- 能够保障充足气流流导的连接几何结构
- 能够最大限度地减少脱气和虚漏的设计
- 关键点很简单:超高真空是整套设备协同工作的成果,绝非单一真空泵能够独立达成。

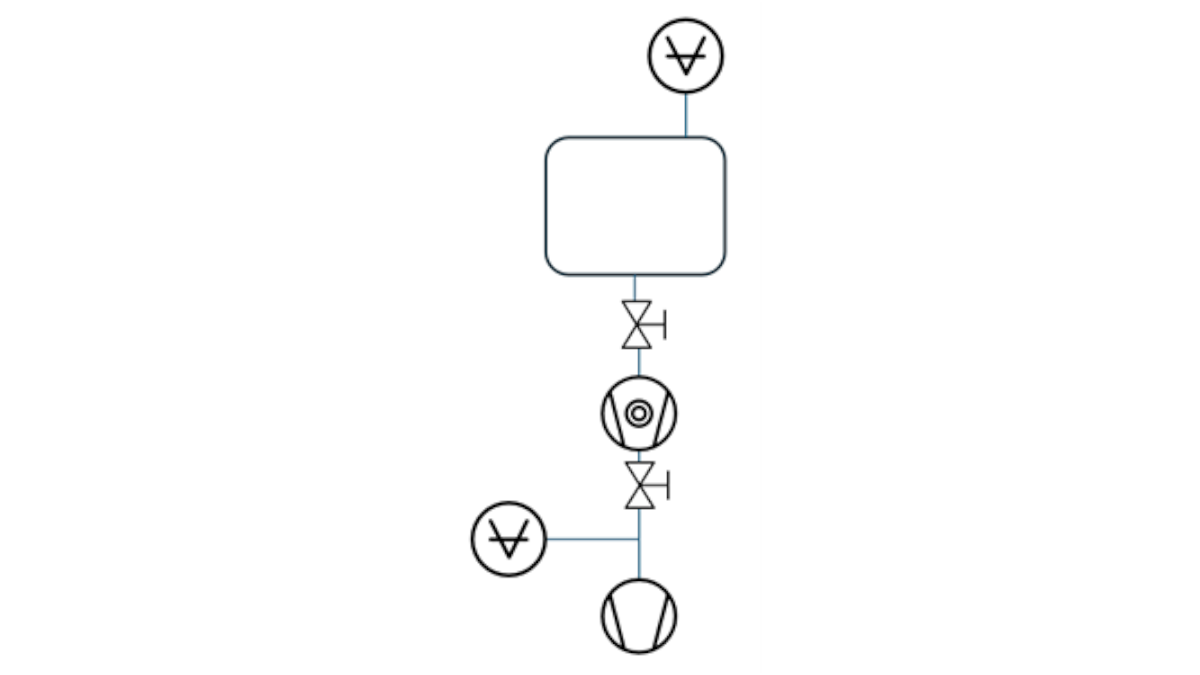

一个简易的超高真空装置结构如图 1 所示。
除了上述组件外,各类阀门还是有用的安全措施,可保护设备免受突发气流冲击。
上文列出的要点提到了三种可能延迟甚至阻碍达到
超高真空的物理效应。由于这些效应非常重要,但极易在设计阶段被忽略,因此将在下一章详细介绍。本章还将解释如何最大限度地减小这些效应。
限制超高真空的三个主要因素
在规划超高真空实验时,需要特别注意三个物理效应:解吸、渗透和气流流导。
1. 解吸解吸,亦称脱气,通常是超高真空系统中的主要气体负载。气体分子会持续从腔体内壁、表面吸附的污染物中释放析出。如果脱气速率过高,系统抽真空时间会很长,甚至根本无法达到超高真空。
这就是为什么腔体材料和表面质量至关重要的原因。奥氏体不锈钢是超高真空腔体的标准基材,兼具低脱气、高机械强度、可耐受高温烘烤的综合优势。电解抛光表面可进一步减少气体释放并改善抽真空性能。
清洁操作同样重要。操作超高真空组件时必须佩戴洁净的无绒手套。仅一枚指纹残留形成的有机污染物,便足以导致整套系统无法达到目标真空度。
为减少解吸,应对系统进行烘烤,并使用干燥氮气而非环境空气对其进行充气(破真空)。与受污染的腔体相比,清洁且低脱气量的腔体总能更快、更稳定地达到目标压力。
2. 渗透渗透是指气体通过分子扩散穿过固体材料(如橡胶密封圈,以及在较小程度上穿过金属边界)持续进入真空腔体内部的物理现象。该机制由压力梯度驱动,尤其适用于诸如氦气之类的小分子、高流动性气体。与瞬态气体释放效应不同,渗透会形成一种准稳态气体负荷,直接限定了整套设备可实现的极限真空度。稳态工况下的渗透流量
jperm 的计算公式如公式 1 所示:
渗透气体流量的大小由材料渗透系数 k、壁厚 d 以及腔体内部 p i 和外部 po之间的压差确定。在高真空和超高真空条件下,渗透引入的进气负荷不可忽视。在超高真空系统中,橡胶密封圈往往是一个薄弱环节,因为气体可以缓慢穿过它们。这些密封圈会形成持续进气负荷,从而直接限制系统可达到的极限真空度。因此,超高真空系统应尽可能使用金属密封件。全金属法兰连接(如 CF 法兰)为行业通用标准,因为它们可实现低渗透、密封防漏的稳定连接。
3. 管路流导
即使是一台高效的真空泵,如果通往真空泵的气体路径流导较差,其性能也会大打折扣。细长的管路或尺寸过小的阀门会产生流动阻力,从而降低腔体侧的有效抽速。分子流状态下管路的流导 cpipe,mol. 计算公式如公式 2 所示:
公式 2 直观体现了管路内径 d 和管路长度 l 对流导的决定性影响。该效应在工程设计中常被低估。一台额定抽速 60 L/s 的涡轮分子泵,若不利进气管路的内径为 25 mm、长度为 100 mm,腔体侧实际有效抽速可能仅为 10 L/s。即便更换为额定抽速 5000 L/s 的大型涡轮分子泵,搭配同款进气管路,腔体侧的有效抽速可能也仅提升至 14 L/s。换句话说,单纯增大真空泵的额定抽速,无法弥补管路结构不合理的缺陷。
为避免这些损失,吸气侧的管道和阀门应与涡轮分子真空泵进气口具有相同的标称直径。此外,真空管路应尽可能缩短长度,采用平直走向。
抽真空系统:涡轮分子真空泵和前级泵
超高真空系统通常由涡轮分子真空泵和无油粗真空泵组合而成。
涡轮分子真空泵用于产生高真空和超高真空。抽气原理基于产生高压缩比的多级转子与定子结构。对于超高真空应用,高压缩比的涡轮泵更具优势,因为它们对轻质气体具备更强的压缩能力。高压缩比使得轻质气体更难回流至系统内,从而实现更低的极限压强。如图 2 所示,超高真空系统残余气体质谱图中,氢气为主要的残余气体组分。其他气体,例如水(m/z=18)或氮气(m/z=28)等气体组分占比极低。
因此,具有对轻质气体高压缩比的涡轮泵是超高真空应用的最佳选择。与标准涡轮分子真空泵相比,此类涡轮分子真空泵能更有效地降低氢气分压,从而实现更低的压力。
同时,涡轮分子真空泵无法独立运行, 必须依靠前级泵来维持前级管路压力。这一需求使得前级泵成为超高真空系统不可或缺的一部分,而非附属配件。
涡轮分子真空泵与前级泵的匹配必须经过精心设计。高压缩比涡轮分子真空泵可承受的前级压力高达 30 hPa (mbar)。带有纯 TURBO 泵级的真空泵耐受上限更低,仅为 2 至 3 hPa (mbar)。此外,允许值还取决于气体类型。如果持续超过最大前级压力,涡轮分子真空泵可能会出现过热、损坏轴承,甚至完全失效。
因此,前级泵选型不能仅参考额定抽速。它必须能够在实际运行条件下维持所需的前级压力,且有足够的余量。
在实践中还有一点值得注意。若工艺过程存在凝华、升华、颗粒粉尘生成等工况,不宜优先选用具有极窄附加压缩级的涡轮分子真空泵。在此类工况下,狭窄间隙极易堆积沉积物,逐步劣化泵体抽气性能。
压力测量和系统监控
高真空侧和前级管路均需安装真空计。它们可确认系统是否在预期范围内运行,并在未达到目标压力时辅助快速定位故障根源。
如果没有可靠的压力测量装置,故障排除将无异于盲目试错。使用正确的真空计后,更容易区分是腔体相关的气体负载、前级管路问题,还是真空泵抽真空性能不足。
有助于稳健运行的配套组件
有几个配套组件可以提升超高真空系统的运行稳定性,降低后期维护难度。
前级管路上的安全阀可以在前级泵发生故障时保护涡轮分子真空泵。若无安全阀防护,真空腔体可能会从前级侧发生进气。在大型真空系统中,这种空气涌入会对涡轮分子真空泵转子产生严重的机械负荷。
前级管路中的 T 型管配合一个额外的阀门,可以连接检漏仪。当设备无法达到极限压力、疑似存在泄漏时,这种配置非常有用。在这种情况下,泄漏检测通常是快速定位泄漏点位置的高效手段。
根据应用的不同,其他附件(如碎屑挡板)也可能派上用场。
结语
超高真空工况无法依靠单台真空泵独立实现, 必须搭建一套洁净度达标、结构设计完善的完整真空系统。
这里的关键考虑因素包括:
- 低脱气表面(腔体)
- 最大限度减少渗透(密封件)
- 连接几何结构必须保障充足流导
- 涡轮分子真空泵和前级泵必须匹配
- 洁净操作
- 烘烤除气
- 使用干燥氮气排气
如果将所有这些元素视为一个协调统一的系统,超高真空就将成为一种可复现的运行工况,而非反复试错的过程。
参考文献
[1] K. Jousten (Hrsg.), Wutz Handbuch Vakuumtechnik, Band I, 8. Auflage, Springer Fachmedien, Wiesbaden, 2004.
[2] Pfeiffer Vacuum GmbH, The Vacuum Technology Book Volume II, Band 2 - Know-how Book, Aßlar, 2013.
